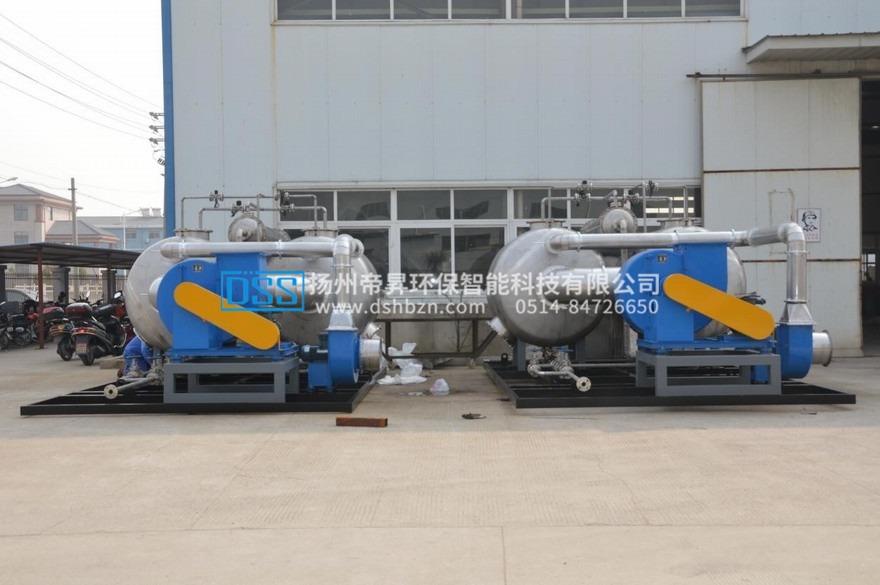

VOC-TXF系列有機氣體顆粒碳凈化回收設備
一、概述
VOC-TXF系列有機氣體顆粒碳凈化回收設備對苯、醇、酮、醚、酚、汽油等有機廢氣吸附回收和再利用。
二、用途、范圍
適用于化工、輕工、印刷、橡膠、家具、機電、船舶、汽車、石油等行業；
適用于其他需要回收揮發性有機溶劑行業；
適用于大風量、中高濃度、低溫度有機氣體。
三、工作原理
吸附過程：廢氣經空氣過濾器出去微小懸浮顆粒后進入罐內，通過填裝在罐內的顆粒狀活性炭（或活性炭纖維）吸附過濾后再由后置風機排空（如氣體的濃度較高時可采用多節吸附裝置，保證氣體達標排放）。
脫附過程：活性炭使用一段時間后活性炭處于飽和狀態，此時需對活性炭進行再生處理，脫附再生選用加溫解析法，將0.2Mpa高溫蒸汽自塔底噴入罐內將有機物從活性炭中剝離，剝離后的氣體通過配套的冷凝器降溫后進入分離桶，分離回收有機溶劑，殘液進曝氣桶經曝氣后排出（如需回收高精度溶劑，可在分離桶后置一套精餾設備）。
四、結構特點
設備主要由：吸附罐、截止閥、過濾器、冷凝器、曝氣桶、蒸汽管路、給排水管路、風機及配套管道等部件組成；
采用低壓蒸汽為解析介質，必要時可配備蒸汽過濾器提高蒸汽溫度，以用于較高沸點的溶劑解析；
設備設有多種安全措施，風機過載保護、碳層超溫保護、防火聯鎖、止回閥；
正常使用時能耗低，僅為排風機功率。
五、設備選型
5.1單層活性炭技術參數及外形尺寸
| 系列規格 | TXF-Ⅰ-1000 | TXF-Ⅰ-1800 | TXFⅠ--3000 | TXF-Ⅰ-5000 | TXF-Ⅰ-7000 | TXF-Ⅰ-8000 | TXF-Ⅰ-10000 | |
| 設計處理風量（m3/h） | 1000 | 1800 | 3000 | 5000 | 7000 | 8000 | 10000 | |
| 吸附罐直徑Dg（mm） | ∮800 | ∮1000 | ∮1100 | ∮1600 | ∮1800 | ∮2000 | ∮2100 | |
| 活性炭充填量（kg/罐） | 100 | 200 | 300 | 380 | 500 | 750 | 800 | |
| 冷凝器冷卻水耗量（m3/h） | 2 | 3 | 5 | 8 | 12 | 15 | 16 | |
| 壓縮空氣壓力及耗量 | 1kg/cm2少量 | 同左 | 同左 | 同左 | 同左 | 同左 | 同左 | |
| 風機型號 | 9-19，4A | 9-19，4.5A | 9-19，4.5A | 9-19， 5A | 9-19，5.6A | 9-19，5.6A | 9-19，6.3A | |
| 電機型號 |
Y-2P 2、2KW |
Y-2P 4KW |
Y-2P 5、5KW |
Y-2P 15KW |
Y-2P 22KW |
Y-2P 30KW |
Y-2P 45KW | |
| 解熱蒸汽耗量kg/h（2kg/cm2） | 30 | 45 | 75 | 100 | 130 | 150 | 180 | |
|
外 形 尺 寸 | A | 3400 | 4200 | 5100 | 6000 | 5800 | 7000 | |
| B | 2900 | 3100 | 3400 | 3920 | 4500 | 6000 | ||
| H | 100 | 120 | 140 | 160 | 160 | 160 | ||
| 裝置總重 | 3.2T | 3.8T | 4.8T | 5.2T | 8.5T | 9.5T | ||
5.2雙層活性炭技術參數及外形尺寸
| 系列規格 | TXF-Ⅱ-5000 | TXF-Ⅱ-8000 | TXF-Ⅱ-10000 | TXF-Ⅱ-15000 | TXF-Ⅱ-30000 | |
| 設計處理風量（Nm3/h） | 5000 | 8000 | 10000 | 15000 | 30000 | |
| 吸附罐直徑D（mm） | 1500 | 1800 | 2000 | 另定 | 另定 | |
| 外形尺寸 | A（mm） | 3800 | 4500 | 4900 | 另定 | 另定 |
| B（mm） | 3000 | 3500 | 3800 | 另定 | 另定 | |
| C（mm） | 1000 | 1100 | 1100 | 另定 | 另定 | |
| H（mm） | 4200 | 4600 | 5000 | 另定 | 另定 | |
| 凈化系統 | 進口φ1mm | 400 | 530 | 560 | 另定 | 另定 |
| 出口φ2mm | 280 | 380 | 400 | 另定 | 另定 | |
| 干燥系統 | 進口φ3mm | 280 | 380 | 400 | 另定 | 另定 |
| 出口φ4mm | 200 | 280 | 300 | 另定 | 另定 | |
| 活性炭充填量（單罐）kg | 另定 | 另定 | 另定 | 另定 | 另定 | |
| 解析蒸汽耗量（0、2MPa）kg/h | 350 | 460 | 550 | 另定 | 另定 | |
| 冷卻水耗量（t1=30℃，t2=36℃）m3/h | 22 | 30 | 35 | 另定 | 另定 | |
| 壓縮空氣（0、4MPa） | 少量 | 少量 | 少量 | 少量 | 少量 | |
| 電力裝機總功率（蒸汽過熱器）KW | 另定 | 另定 | 另定 | 另定 | 另定 | |
| 凈化效率 | ≥90% | ≥90% | ≥90% | 另定 | 另定 | |
| 每套設備重量（T） | 7.5 | 9.5 | 12 | 另定 | 另定 | |
注：1、其他風量規格可另行設計。
2、可進行三罐或雙級吸附設計。
